Расходомеры-счетчики жидкости ультразвуковые US800 предназначены для измерения среднего объемного расхода и объема жидкостей, протекающих в одном или двух напорных трубопроводах.
Доставка - по тарифу ТК
Технические характеристики
US800 измеряет средний объемный расход воды (жидкости) в зависимости от диаметра условного прохода (далее - Ду) трубопровода в соответствии с таблицей 1.
Изменение напряжения питания от 187В до 242 В не оказывает влияния на метрологические характеристики US800.
Изменение температуры окружающего воздуха от +5 до 50 оС не оказывает влияния на метрологические характеристики US800.
Воздействие внешнего магнитного поля напряженностью 400 А/м и частотой 50 Гц не оказывает влияния на метрологические характеристики US800.
Электронный блок US800 в исполнении с часами реального времени ведет учет прошедшего через трубопровод объема в энергонезависимых архивах:
- часовом – глубиной до 2976 среднечасовых значений;
- суточном – глубиной до 120 среднесуточных значений;
- месячном – глубиной до 190 среднемесячных значений.
Электрическое питание US800 осуществляется переменным однофазным током с номинальным напряжением 220В, частотой (50 ± 1) Гц и коэффициентом высших гармоник до 5%. Отклонения по напряжению не более плюс 22 В и минус 33 В.
Максимальная мощность, потребляемая от сети, не превышает 5 ВА.
US800 сохраняет информацию при отключении питания.
Виды сигналов электронного блока US800, пределы их изменения, нагрузка приведены в таблице 6.
Средняя наработка на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации не менее 50000 часов при нормальных условиях.
US800 относится к восстанавливаемым, ремонтируемым, многофункциональным изделиям.
Средний срок службы US800 не менее 12 лет.
Общий вид, габаритные и установочные размеры US800 приведены в приложении А.
Масса ЭБ US800 не превышает 1,3 кг.
Эксплуатационные ограничения
US800 содержит встроенные цепи защиты от перенапряжений, перегрева и импульсных помех. Выполнение технических характеристик US800 гарантируется при соблюдении условий эксплуатации, указанных в настоящем документе. Не рекомендуется питать US800 от электрической сети в которой происходят частые коммутации силовых нагрузок или используются мощные преобразователи частоты. Место установки ЭБ не должно содержать агрессивных паров и газов.
УПР могут устанавливаться на вертикальных, горизонтальных и наклонных трубопроводах, не создают гидравлического сопротивления и не требуют установки фильтров в трубопровод. Главными условиями корректной работы US800 являются полное заполнение сечения УПР жидкостью и достаточно равномерный профиль ее потока.
Для того чтобы избежать возможных ошибок измерения и сбоев из-за присутствия газовых или воздушных включений необходимо следовать следующим рекомендациям:
- на очень длинных горизонтальных трубопроводах установку УПР желательно осуществлять на участке имеющем угол восхождения (рисунок 3,а);
- при подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода (рисунок 3,б);
- избегать установки УПР в наивысшей точке трубопровода (рисунок 3,в);
- не устанавливать УПР на нисходящем участке трубопровода имеющего свободный слив жидкости в атмосферу (рисунок 3,г);
- избегать установки УПР на всасе насоса;
- при установке УПР плоскость ПЭП ориентировать горизонтально с допускаемыми отклонениями (рисунок 3, д).
Наличие колен, задвижек, насосов, диффузоров и тройников могут искажать профиль течения жидкости, что влияет на погрешность измерения. Для того чтобы погрешности измерений находились в установленных пределах, рекомендуется устанавливать прямые участки трубопровода до и после УПР в соответствии с рисунком 4. В скобках приведены значения, до которых можно сокращать длины прямых участков, при использовании двухлучевых УПР. Полностью открытые полнопроходные шаровые краны не являются гидравлическим сопротивлением.
Габаритные размеры

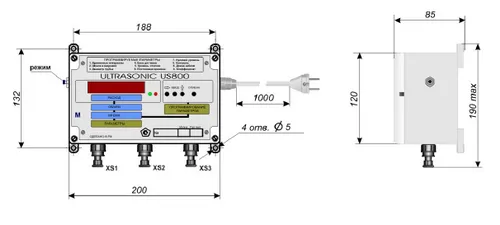

Общий вид, габаритные и установочные размеры US800 приведены на рисунке:
Точность измерения

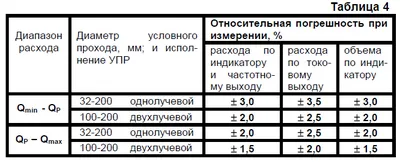

Пределы относительных погрешностей US800 поверенных на поверочной расходомерной установке в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ. Часть2» указаны в таблице 3. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду! На другие жидкости проливная методика поверки невозможна!
Пределы относительных погрешностей US800 поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ.Часть3», указаны в таблице 4. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным! Пределы относительных погрешностей US800 c использованием в качестве УПР участка действующего трубопровода и поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть3» указаны в таблице 5.
Опросный лист для заказа (0.1 Мб)
Руководство по эксплуатации, монтажу и поверке (2.1 Мб)
Краткое описание для распечатки (0.2 Мб)
Рекомендации по увеличению помехозащищенности US800 (0.2 Мб)
Протокол обмена по RS485 (DCON) (0.2 Мб)
Протокол обмена по RS485 (MODBUS) (0.1 Мб)
Подключение адаптера Ethernet (0.6 Мб)
Краткое описание программы FlowMeters (0.4 Мб)
Информация о GPRS-подключении (5.7 Мб)
Руководство по работе с программой АРХИВ (0.6 Мб)
Руководство по работе с программой АРХИВ (0.6 Мб)
Руководство по подключению / работе с GSM модемом (0.6 Мб)
Сертификат об утвержд. типа ср-в измерений РФ (0.2 Мб)
Сертификат об утвержд. типа ср-в измерений Казахстан (0.2 Мб)
Купить расходомер US800 по цене производителя

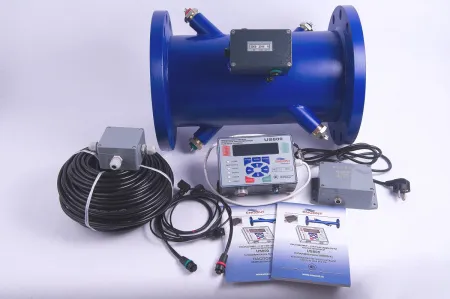

Расходомеры-счетчики жидкости ультразвуковые US800 (далее - расходомеры) предназначены для измерения среднего объемного расхода (в дальнейшем расхода) и объема жидкостей, протекающих в одном или двух напорных трубопроводах.

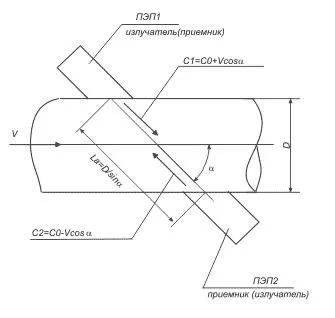

US800 измеряет расход на основе измерения времени распространения импульсов ультразвукового колебания через двигающуюся жидкость. Разность между временами распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения жидкости пропорциональна скорости ее потока.
Возбуждение ультразвуковых колебаний осуществляется пьезоэлектрическими преобразователями (далее – ПЭП), располагаемых на участке трубопровода, в котором производится измерения расхода жидкости. В зависимости от установки ПЭП относительно сечения потока, скорость последнего измеряется по двум или одному лучам ультразвуковых колебаний.
Участок трубопровода с ПЭП, установленным на его диаметрально противоположных сторонах, образует первичный ультразвуковой преобразователь расхода (далее – УПР). В однолучевом УПР устанавливаются два ПЭП, которые размещаются на оси, проходящей через диаметр поперечного сечения УПР. Двухлучевой УПР содержит две пары ПЭП, которые размещаются на осях, параллельных друг другу и проходящих через равные хорды поперечного сечения. Хорды располагаются на расстоянии 0,25 внутреннего диаметра от центральной оси трубопровода.
ПЭП в паре работают попеременно в режиме приемник/излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода.
Устройство, содержащее электронные узлы формирования импульсов, поступающих на ПЭП/с ПЭП, вычисления расхода, объема на основе измеряемых времен распространения ультразвуковых импульсов, образует вторичный преобразователь – электронный блок (далее – ЗБ).
ЭБ обеспечивает:
- Измерение времен распространения ультразвуковых импульсов по одному или двум каналам измерения;
- Накопление объема в счетчиках с режимами счета по модулю, с учетом знака и только в одном направлении;
- Индикацию результатов измерений, а также вывод в виде токовых и частотно-импульсных сигналов;
- Архивирование в энергозависимой памяти результатов измерения, ведение календаря и часов независимо от перерывов питания;
- Вывод измерительной, архивной информации через последовательный интерфейс RS-485;
- Время наработки измерительных каналов.
Каналы измерения независимы друг от друга, работают параллельно и гальванически развязаны между собой и выходными сигналами.

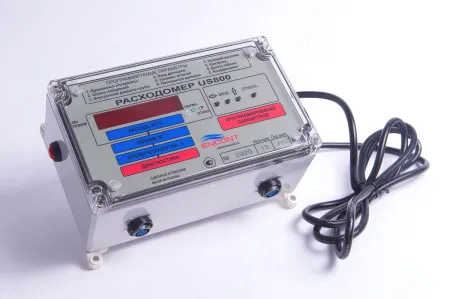

Конструктив ЭБ представляет собой герметичный пластиковый приборный корпус для настенного монтажа.

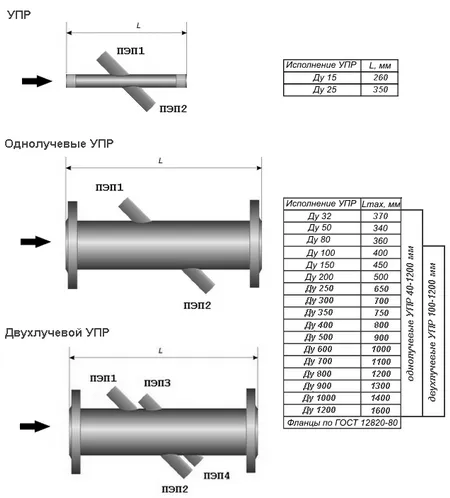

УПР, изготовленный на предприятии-изготовителе, представляет собой отрезок трубы из нержавеющей или кислостойкой стали, к торцам которой приварены два фланца по ГОСТ 12815-80. В средней зоне трубы приварены держатели, служащие для установки ПЭП.
ПЭП устанавливаются с паронитовыми прокладками и фиксируются на держателях гайками.
УПР подключается к ЭБ кабелем с волновым сопротивлениям 50 Ом и длиной до 500 м. Длина соединительного кабеля может быть увеличена при выполнении требований к принимаемому сигналу.
Исполнения и конфигурации расходомера US800
|
ИСПОЛНЕНИЯ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА US-800 |
||||
| ОДНОКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ | ОДНОКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ | ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ | ||
 ЭБ обслуживает один однолучевой УПР, один канал измерения, на УПР врезаны 2 датчика (1 луч) |
 ЭБ обслуживает один двухлучевой УПР, один канал измерения, на УПР врезаны 4 датчика (2 луча), отличается повышенной точностью 0.5-1%, требует минимум прямых участков при монтаже. |
 ЭБ обслуживает два однолучевых УПР, два независимых канала измерения в одном электронном блоке, на каждый УПР врезаны 2 датчика (1 луч), удобен в многоканальных системах, в составных теплосчетчиках |
||
| Ду 15-2000 мм | Ду 50-2000 мм | Ду 15-2000 мм | ||
Видеообзор расходомера US800
Технические характеристики
US800 измеряет средний объемный расход воды (жидкости) в зависимости от диаметра условного прохода (далее - Ду) трубопровода в соответствии с таблицей 1.
Изменение напряжения питания от 187В до 242 В не оказывает влияния на метрологические характеристики US800.
Изменение температуры окружающего воздуха от +5 до 50 оС не оказывает влияния на метрологические характеристики US800.
Воздействие внешнего магнитного поля напряженностью 400 А/м и частотой 50 Гц не оказывает влияния на метрологические характеристики US800.
Электронный блок US800 в исполнении с часами реального времени ведет учет прошедшего через трубопровод объема в энергонезависимых архивах:
- часовом – глубиной до 2976 среднечасовых значений;
- суточном – глубиной до 120 среднесуточных значений;
- месячном – глубиной до 190 среднемесячных значений.
Электрическое питание US800 осуществляется переменным однофазным током с номинальным напряжением 220В, частотой (50 ± 1) Гц и коэффициентом высших гармоник до 5%. Отклонения по напряжению не более плюс 22 В и минус 33 В.
Максимальная мощность, потребляемая от сети, не превышает 5 ВА.
US800 сохраняет информацию при отключении питания.
Виды сигналов электронного блока US800, пределы их изменения, нагрузка приведены в таблице 6.
Средняя наработка на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации не менее 50000 часов при нормальных условиях.
US800 относится к восстанавливаемым, ремонтируемым, многофункциональным изделиям.
Средний срок службы US800 не менее 12 лет.
Общий вид, габаритные и установочные размеры US800 приведены в приложении А.
Масса ЭБ US800 не превышает 1,3 кг.
Эксплуатационные ограничения
US800 содержит встроенные цепи защиты от перенапряжений, перегрева и импульсных помех. Выполнение технических характеристик US800 гарантируется при соблюдении условий эксплуатации, указанных в настоящем документе. Не рекомендуется питать US800 от электрической сети в которой происходят частые коммутации силовых нагрузок или используются мощные преобразователи частоты. Место установки ЭБ не должно содержать агрессивных паров и газов.
УПР могут устанавливаться на вертикальных, горизонтальных и наклонных трубопроводах, не создают гидравлического сопротивления и не требуют установки фильтров в трубопровод. Главными условиями корректной работы US800 являются полное заполнение сечения УПР жидкостью и достаточно равномерный профиль ее потока.
Для того чтобы избежать возможных ошибок измерения и сбоев из-за присутствия газовых или воздушных включений необходимо следовать следующим рекомендациям:
- на очень длинных горизонтальных трубопроводах установку УПР желательно осуществлять на участке имеющем угол восхождения (рисунок 3,а);
- при подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода (рисунок 3,б);
- избегать установки УПР в наивысшей точке трубопровода (рисунок 3,в);
- не устанавливать УПР на нисходящем участке трубопровода имеющего свободный слив жидкости в атмосферу (рисунок 3,г);
- избегать установки УПР на всасе насоса;
- при установке УПР плоскость ПЭП ориентировать горизонтально с допускаемыми отклонениями (рисунок 3, д).
Наличие колен, задвижек, насосов, диффузоров и тройников могут искажать профиль течения жидкости, что влияет на погрешность измерения. Для того чтобы погрешности измерений находились в установленных пределах, рекомендуется устанавливать прямые участки трубопровода до и после УПР в соответствии с рисунком 4. В скобках приведены значения, до которых можно сокращать длины прямых участков, при использовании двухлучевых УПР. Полностью открытые полнопроходные шаровые краны не являются гидравлическим сопротивлением.
Габаритные размеры
Общий вид, габаритные и установочные размеры US800 приведены на рисунке:
Точность измерения
Пределы относительных погрешностей US800 поверенных на поверочной расходомерной установке в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ. Часть2» указаны в таблице 3. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду! На другие жидкости проливная методика поверки невозможна!
Пределы относительных погрешностей US800 поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ.Часть3», указаны в таблице 4. ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным! Пределы относительных погрешностей US800 c использованием в качестве УПР участка действующего трубопровода и поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть3» указаны в таблице 5.
